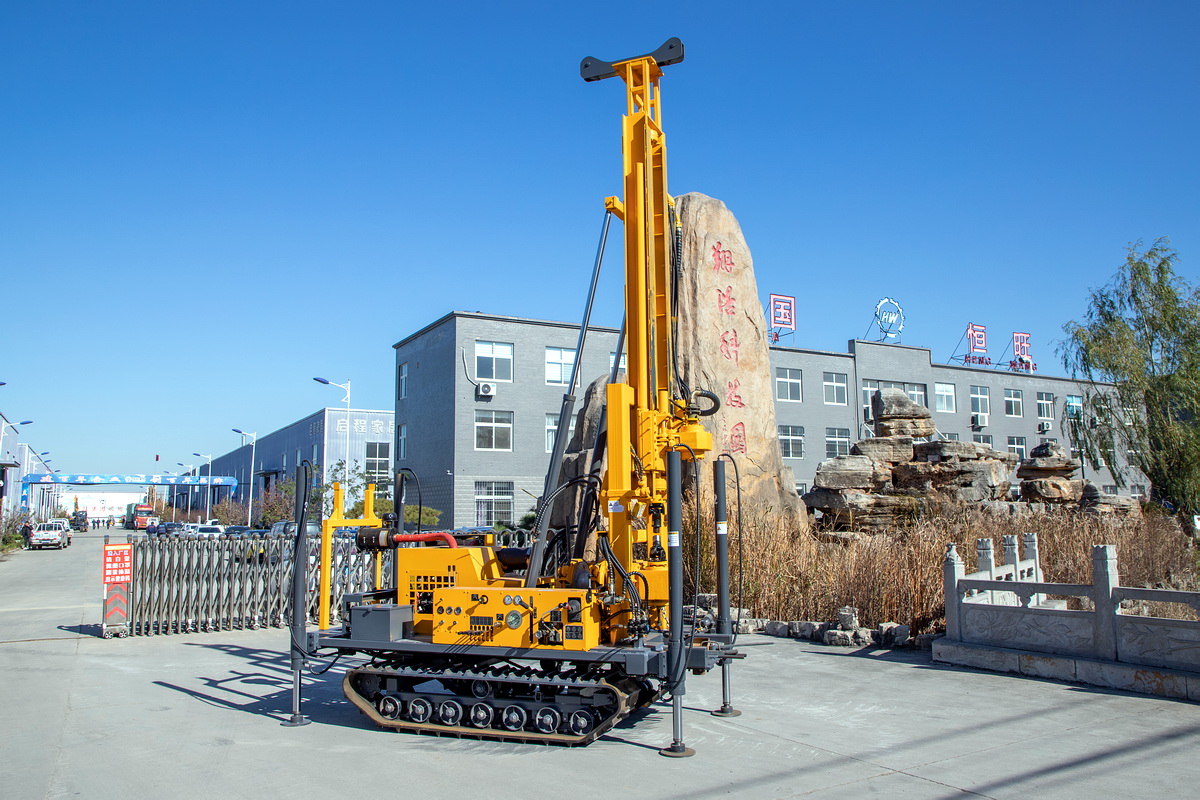

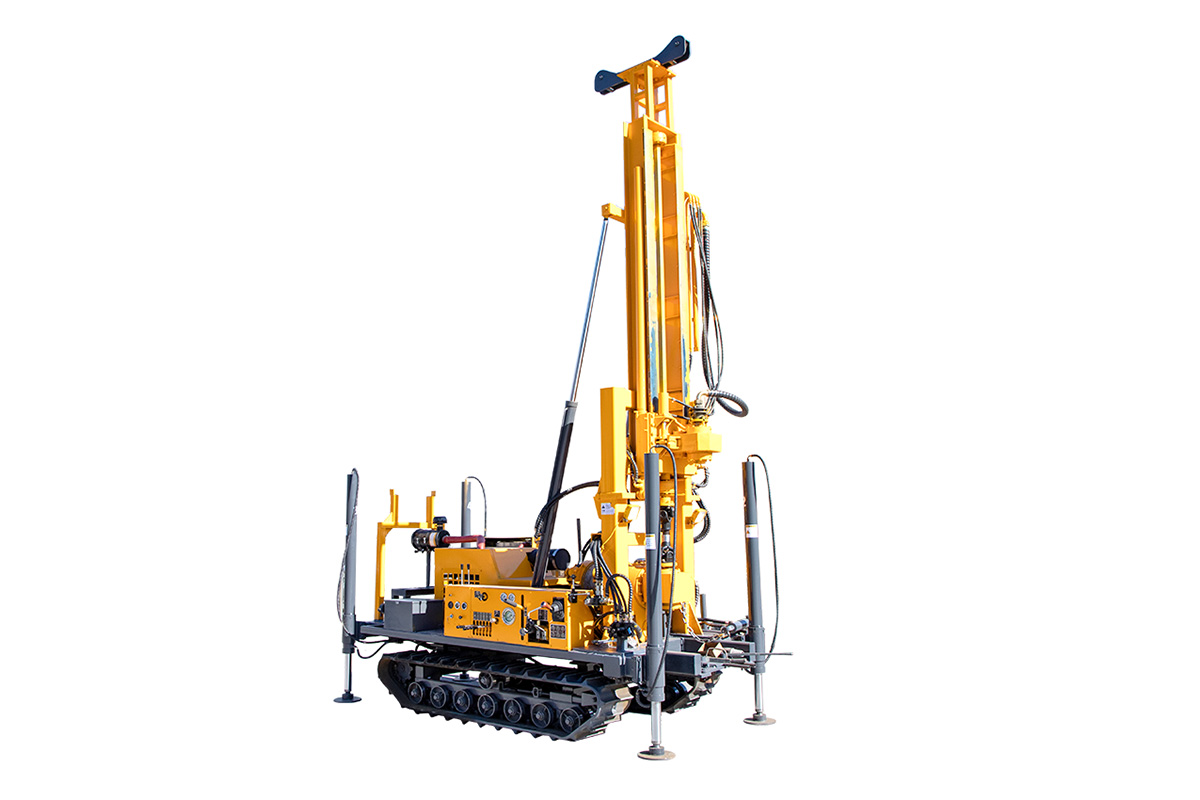

本產品是一種用途廣泛的輕便型鉆機,適合鐵路、水利、橋梁、壩基等建筑物的水井鉆進、地質勘察、地質巖芯鉆探、小型灌漿孔、爆破孔,可根據地層的不同選用金剛石、復合片及合金等鉆頭鉆進。
產品特點:
1. 具有液壓自動給進機構,提高鉆進效率,減輕勞動強度;
2. 釆用球卡夾持機構或液壓卡盤,可實現不停機倒桿,操作方便;
3. 配有孔底壓力計,便于掌握孔內情況;
4. 結構緊湊,手柄集中,占用面積小、重量輕、分解性強,便于搬遷。適合于平原或山區作業。
主要參數:
型號 | HWDL280 |
水井鉆深 | 200m(152mm~203mm) |
繩索取芯 75mm孔徑 | 300m |
鉆孔(鉆頭)直徑 | ?75~?350mm |
鉆進角度 | 90° |
提升力 | 100KN |
推進力 | 50KN |
回轉轉速 | 正轉:33-1120r/min |
反轉:37/180r/min | |
最大扭矩 | 9800N.m |
柴油機型號 | 云內 YN27 |
額定功率/轉速 | 42kW/ 2400r/min |
機械卷?yè)P單繩提升力 | 2.5 Ton |
鉆桿直徑 | 50/60/76mm NQ/HQ/PQ |
鉆桿長度 | 2000mm |
配套泥漿泵 | BW160/BW200/ BW250 |
行走速度 | 0~2 Km/h |
爬坡能力 | Max. 25° |
運輸狀態尺寸 | 4600*1700*2400mm |
工作狀態尺寸 | 3200*2300*5600mm |
整機重量 | 4200Kg |
